Funcions

Què fa i fins on s'ha provat.

Hi ha tres etiquetes i cada una vol dir una cosa diferent. Provat a l'equip vol dir que algú ho ha fet anar en una taula real amb maquinari real. Fet i mesurat vol dir que s'ha mesurat l'àudio que hi passa. En desenvolupament vol dir que el codi s'està incorporant i que encara no ho ha provat res.

La taula

Provat a l'equip

Canals d'entrada amb guany del previ, trim, pan, polaritat, Phantom 48V i pad; un rack de processament complet a cada canal; busos, sends auxiliars amb punt de presa pre i post, DCA, una matrix, mix-minus, enllaç estèreo de canals i inserts de sortida.

Les sessions es conserven i es tornen a carregar en arrencar. Les escenes es poden recuperar. Grups de mute, solo (PFL, AFL i solo-in-place amb un pas d'armat), un dim i dos botons de pànic: un per a les sortides principals i un altre per a tota la taula.

El mix-minus és un tipus de ple dret amb les seves pròpies adreces, no un pedaç basat en desplaçaments d'índex. Els busos i el MAIN són canals com qualsevol altre: no hi ha mecanismes exclusius del màster amagats darrere d'un camí de codi diferent.

Carregar una actuació deixa la taula neta: si carregueu l'actuació B sobre l'A, tots els canals i tots els ajustos que B no esmenta tornen al que porta un canal acabat de construir. L'única excepció és el previ, perquè un fitxer d'actuació no imposa mai Phantom 48V, pad ni guany a un previ real.

Processament natiu

Fet i mesurat

Un banc d'EQ paramètric amb corba gràfica, un gate, un compressor, una línia de delay i una reverb. Tots són dins el node en C de la mateixa taula i tots s'han comprovat amb valors calculats a mà, no amb un enregistrament d'ells mateixos.

Moure un fader, un mute, un pan, una banda d'EQ, un gate, un compressor, un delay o una reverb canvia l'àudio en els tipus de canal on la taula diu que ho fa; on no pot, s'hi nega amb un motiu concret en lloc de mentir. És la part més sòlida de la taula i val la pena dir-ho sense embuts.

Analitzador en temps real

Provat a l'equip

Una FFT nativa amb un nivell de zoom multiresolució: bins d'uns 0,73 Hz per sota d'una freqüència de transició de 300 Hz, on un analitzador de banda ampla no diu res útil. Retenció de pics, superposició pre-EQ i post-EQ i una traça de diferència per banda.

Res no calcula si ningú no ho mira. L'analitzador només funciona a demanda per a cada canal i l'activació sobreviu a una recàrrega perquè va lligada a la sessió, no al navegador. Els busos tenen el seu analitzador; es va provar injectant un to en un bus i llegint el pic de l'espectre a la freqüència injectada, mentre que un bus sense send mostrava un fons sense cap pic.

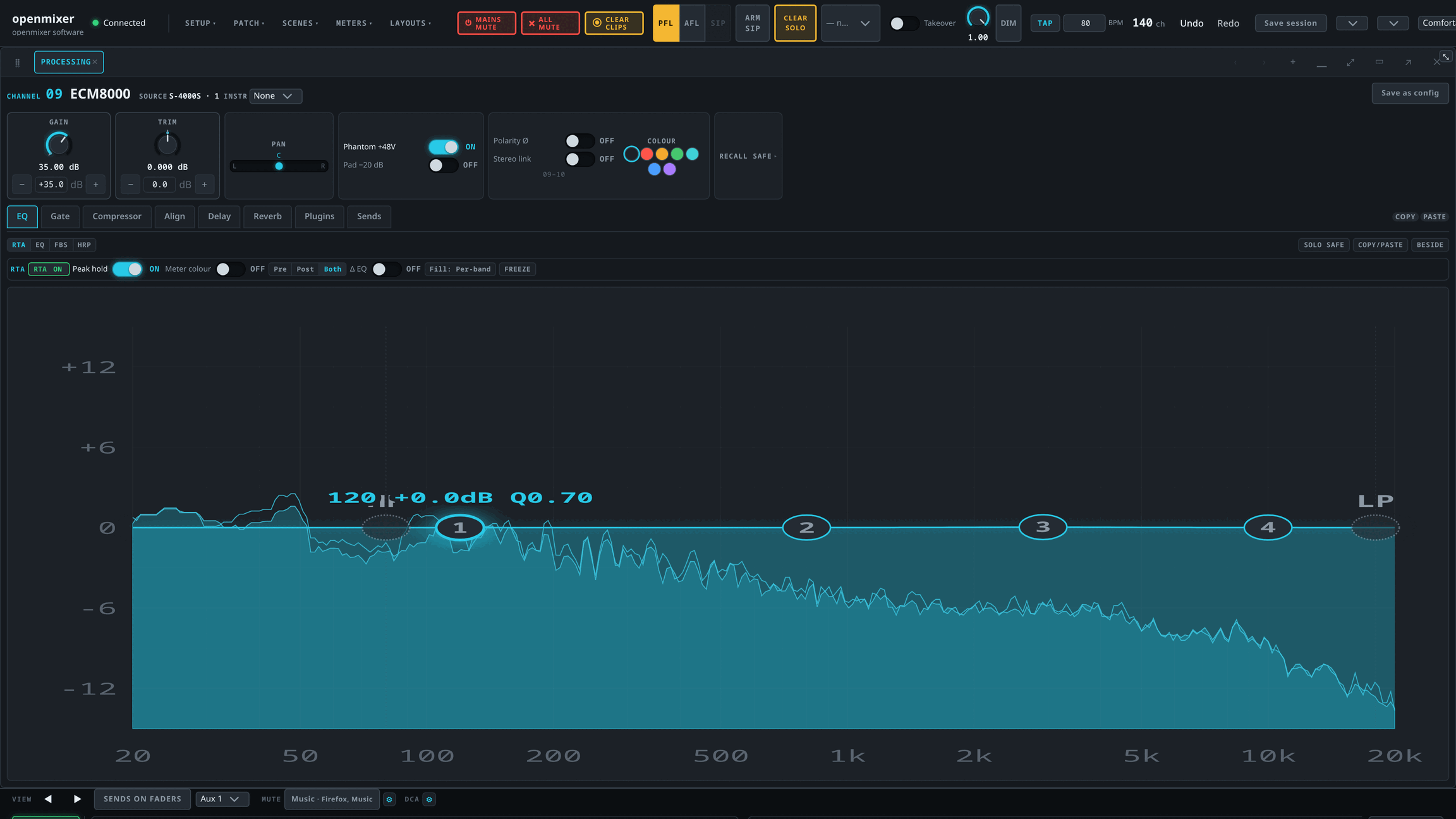

L'analitzador a tota alçada: un espectre en directe de 20 Hz a 20 kHz amb retenció de pics i quatre controls de banda d'EQ sobre la corba.
L'analitzador funcionant amb una entrada en directe, amb els controls de les bandes d'EQ del canal sobre la mateixa corba.

Detecció i correcció d'acoblaments

Provat a l'equip

El detector vigila la signatura d'una sala que comença a acoblar-se i el corrector posa filtres notch a l'EQ del canal. Hi ha dos modes que es comporten de manera realment diferent: una passada de ring-out posa un notch de tall total amb una Q molt alta, mentre que el mode en directe posa una campana amb guany, la profunditat de la qual depèn de la relació entre el pic i la mitjana del senyal.

En el mode en directe, els notches s'aixequen per graons a mesura que la sala s'estabilitza (dos terços, un terç, fora) i tornen a baixar amb un temps de retenció doble si la freqüència reapareix. No toca mai les bandes de l'operador; només les seves, que porten una marca.

S'ofereix a les entrades i a tots els busos, tant aux com mix, matrix i MAIN: un sol detector al MAIN, que planta els notches a l'EQ del mateix MAIN, és una manera de treballar admesa.

Alineació intel·ligent

Provat a l'equip

Dos micròfons sobre una mateixa font capten el so en moments diferents. Trieu la referència, mireu com puja la coherència i apliqueu. L'ajust llegeix el pendent de la fase al llarg de la freqüència; per això necessita material de programa: un to pur no pot mesurar un retard, perquè un sinus ocupa un sol bin.

Corregeix amb delay i polaritat i informa del residu en lloc de corregir-lo d'amagat. Un control que diu «137°» sense dir a quina freqüència convida l'operador a descobrir que, si canvia la banda d'anàlisi, canvia la resposta.

Una actuació desada conté l'alineació i carregar l'actuació la recupera. Carregar una actuació que no ha tingut mai alineació l'esborra.

Mesurat a l'equip

Valor introduïtMesuratCoherència
0 ms0.000 ms1.000
0.5 ms0.473 ms1.000
2 ms1.903 ms0.998
5 ms4.731 ms0.990
10 ms9.374 ms0.767

Si s'aplica repetidament, convergeix: 4,748 → 0,252 → 0,016 → 0,001 → 0,000 ms, amb una coherència d'1,000.

Inserts de plugins LV2

Fet i mesurat

Cadenes d'inserts per canal i per sortida per a plugins LV2 i CLAP, amb un selector de plugins i un editor generat a partir dels ports del mateix plugin.

El catàleg classifica cada plugin per la latència d'anada i tornada mesurada: directe fins a 5 ms, estudi per sobre d'aquest valor i, els dubtosos, en quarantena. Després, dins de cada nivell, els ordena per selecció i cost de CPU, de manera que l'opció segura per al directe és la que surt per defecte.

L'àudio dels inserts es verifica mesurant, no mirant: un to a través d'un graf real, un notch carregat com a LV2 i una lectura a l'altre extrem. La mesura de referència: una base de −12,04 dBFS; el mateix notch a través de la porta del plugin, −100,56 dBFS; i el bypass, que torna exactament a −12,04. Són 88,52 dB de tall a través del plugin, no pas per fora.

La compensació de latència dels plugins s'aplica: els canals que alimenten un mateix bus es retarden fins a igualar l'entrada amb més latència d'inserts i a l'equip un canal amb un insert fora de procés mesura 0 mostres de desfasament respecte de la seva parella.

Stageboxes REAC

Provat a l'equip

Els stageboxes Roland de la sèrie S es detecten, s'enruten i es controlen, inclòs el control del previ, que és el que en fa un stagebox i no només un flux d'àudio. A l'equip s'han establert dos stageboxes alhora amb els 128 enllaços intactes després d'una revinculació. També s'ha fet un canvi de cadència en directe de 48 a 96 kHz amb el PA de sala en marxa.

El Phantom 48V s'ha confirmat físicament als pins de l'XLR en dues entrades, amb la taula indicant el mateix de manera independent. Tres fonts, una sola resposta: és l'única mena de confirmació que pot tenir una afirmació sobre el Phantom 48V.

El transport és als projectes germans FreeREAC, no en aquest. OpenMixer s'encarrega del camí de control: la detecció, el previ, el patch i la banda de l'adaptador.

Els 44,1 kHz també funcionen: un stagebox canvia la cadència a 44,1 kHz i torna a 48 kHz amb el senyal passant-hi.

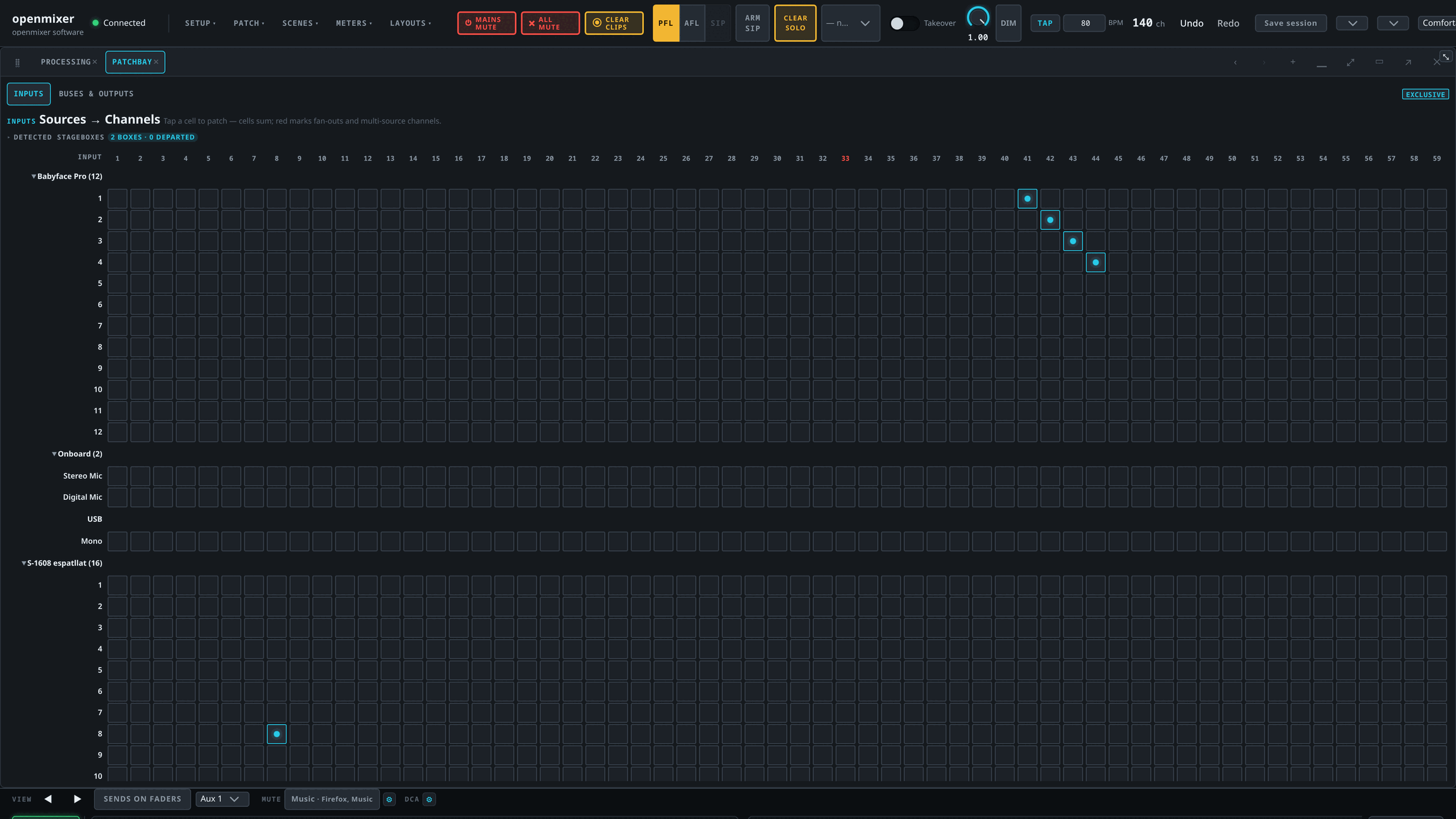

El patchbay: una graella de punts de creuament de fonts i canals, amb els stageboxes detectats agrupats a la vora esquerra.
El patchbay. Les fonts al lateral, els canals a dalt; els stageboxes detectats, agrupats i comptats.

La superfície web

Provat a l'equip

Un mur de faders amb bancs i pàgines d'usuari, canals amb un rack de processament que es pot reordenar, vistes de sends a busos i de la matrix, el patchbay, una vista del graf, una vista de telemetria i un espai de treball amb finestres acoblades que es poden separar i desar com a disposició.

Els bancs es desplacen amb la roda del ratolí a qualsevol punt del carril que no sigui un control: un clic de la roda és un banc, el mateix pas circular que fan els botons ◀ ▶. Un lliscament al ratolí tàctil mou un sol banc, no una dotzena. La roda sobre un fader continua ajustant aquell fader.

Anglès, català i castellà. Temes fosc, clar i d'alt contrast, en un eix independent de la personalitat de la taula.

Tot l'estat li arriba per un sol EventSource i res més. La superfície no pot obrir una segona connexió amb la taula, per construcció i no per convenció.

Un canvi és un PATCH, mai una reconnexió. Hi ha un control de desplegament que fa anar un navegador real amb gestos reals contra una taula real i mesura les tasques llargues, les ràfegues de peticions, les reconnexions del flux, els avisos del framework i les correccions del servidor: un joc de proves unitàries en verd no pot veure una pestanya bloquejada.

Superfícies de control

Provat a l'equip

Les Behringer X-Touch i X-Touch Mini estan implementades com a client bidireccional: els gestos de la superfície es converteixen en operacions canòniques; l'estat canònic, al seu torn, mou els faders motoritzats, els LED, els anells dels V-Pot, les pantalles de nom i els vúmetres. Està connectat a l'arrel de composició de producció.

L'X-Touch s'ha fet anar en una superfície real: els faders i els motors, el mute, el solo, els V-Pot, la selecció, el fader màster, les tires de text, l'escala del vúmetre, una apagada i encesa i un reinici de la taula. Els errors que s'hi van trobar estan corregits. L'X-Touch Mini i els adaptadors per a Midas, X32/M32 i Roland no s'han fet anar en una superfície real.

La Digidesign Control|24 i la ProControl parlen DigiNet per Ethernet. La biblioteca del seu protocol, libdiginet, està publicada; la taula de mescles encara no en controla cap. Connectar una Control|24

Enregistrador i targeta de so virtual

Provat a l'equip

Captura multipista en preses RF64 a 48 kHz, una biblioteca de preses i una targeta de so virtual perquè una altra aplicació de la mateixa màquina pugui ser una font o una destinació a la taula.

El codi ja hi és: els camins de captura i reproducció en C, l'escriptor RF64 amb les seves proves contra oracle i les files del servidor. El conjunt de canals armats es deriva en lloc de desar-se. El camí de reproducció en directe no té remostrejador, de manera que una presa enregistrada a una altra freqüència de mostratge es converteix fora de línia, al disc, abans que comenci la reproducció.

L'enregistrament funciona: una presa real a l'equip va escriure vuitanta-quatre pistes i una prova d'anada i tornada enregistra una presa i la reprodueix a través del graf d'àudio.

Allotjament de plugins

L'amfitrió de plugins.

L'amfitrió que fa córrer els plugins serveix igual la taula i Zynthian. Cada targeta diu on és una funció a la taula, a Zynthian i a qualsevol altre amfitrió. «Per confirmar» vol dir que encara no s'ha comprovat l'estat a la taula.

Un error es queda en un sol plugin

Si un plugin falla, només s'atura aquell plugin. La resta del teu muntatge continua sonant.

Cada plugin corre en un procés worker propi, o el comparteix amb els plugins que té al costat en una cadena. Un worker que cau el torna a posar el dimoni amb els seus valors i els enllaços que havia fet, de manera que un plugin dolent et costa un moment i no el concert.

  • Després de matar un worker, el dimoni el va tornar a posar amb els seus valors i els seus enllaços en uns 350 ms, a la Pi 5 amb Zynthian.Mesurat amb: plugin-hostd 0.19.0, omx-clap-host 0.29.0
  • TaulaPublicatplugin-hostd 0.16.0
  • ZynthianPublicatzynthian-ui omx-track 2026110701
  • Qualsevol amfitrióPublicatplugin-hostd 0.20.0

Detall

Una cadena en un sol worker

Els plugins en sèrie comparteixen un worker i un client JACK. Recuperes gairebé tota la memòria.

El dimoni planifica què pot córrer junt: una tirada de plugins en sèrie és un sol worker, i un espai en paral·lel, el canal del mesclador o un plugin de jalv l'acaben. Un processador que corre sol té una entrada Grouping a les opcions que diu per què. L'agrupació està desactivada fins que l'actives.

  • Memòria per a 16 plugins en una cadena: 55 MB amb plugin-hostd, contra 99 MB de mod-host i 690 MB de jalv, que fa servir un procés per plugin.Mesurat amb: plugin-hostd 0.18.0, omx-clap-host 0.29.0, mod-host 0.10.9, jalv 1.6.9 · 48 kHz
  • Temps per afegir 16 plugins un per un: 80 ms dins d'una cadena de plugin-hostd, contra 364 ms de mod-host i 13,8 s de jalv.Mesurat amb: plugin-hostd 0.18.0, omx-clap-host 0.29.0, mod-host 0.10.9, jalv 1.6.9 · 48 kHz
  • TaulaPublicatplugin-hostd 0.16.0
  • ZynthianPublicatzynthian-ui omx-track 2026110701
  • Qualsevol amfitrióPublicatplugin-hostd 0.20.0

Detall

Una MOD GUI per a cada plugin

Els plugins que no porten interfície en reben una, dibuixada amb la mateixa disposició que les pàgines de controls.

omx-panel construeix una MOD GUI per a cada plugin que no en té, de manera que les pedalboards de MOD-UI mostren un panell de debò. La mateixa disposició alimenta les pàgines de la pantalla de Zynthian, així que les dues sempre coincideixen.

  • TaulaPublicatomx-panel 0.9.1
  • ZynthianPublicatzynthian-sys omx-track 2026110701
  • Qualsevol amfitrióPublicatomx-panel 0.12.0

Detall

Ducker, doubler i tone

Música sota una veu, un so de doble presa sense una segona presa, i una inclinació de to amb un filtre de DJ.

omx-ducker abaixa el programa mentre se sent una clau, amb una fondària fixada i atac, manteniment i alliberament. omx-doubler afegeix fins a quatre còpies lleugerament retardades, desafinades i a la deriva, repartides pel camp estèreo. omx-tone inclina tot el to cap a més fosc o més brillant al voltant d'un pivot i fa un escombrat amb un filtre de DJ ressonant amb un sol botó.

  • TaulaPrevist
  • ZynthianPublicatomx-plugins 0.19.1
  • Qualsevol amfitrióPublicatomx-plugins 0.19.1

Detall

Efectes que ja hi van inclosos

EQ, compressor, gate, reverb, delay, drive i un canal complet en una sola càrrega, en CLAP i LV2.

omx-plugins porta els efectes que fa servir la taula, cadascun com a plugin CLAP i LV2. Afegeix-los un per un i tria l'ordre, o carrega omx strip: trim, filtres, un gate, quatre bandes d'EQ i un compressor en una sola càrrega i un sol worker, amb les cinc etapes en l'ordre que vulguis.

  • omx strip costa uns 5,9 µs per bloc; omx eq8 i omx comp junts uns 11,4 µs, amb vuit bandes d'EQ contra quatre.Mesurat amb: omx-plugins 0.18.0, Raspberry Pi 5 · 48 kHz, 512 frames
  • TaulaPublicatomx-plugins 0.18.0
  • ZynthianPublicatomx-plugins 0.19.1
  • Qualsevol amfitrióPublicatomx-plugins 0.19.1

Detall

El que es carrega és el que s'ha mesurat

Un plugin es fixa la primera vegada que es fa servir. Si els seus fitxers canvien, es torna a mesurar.

La fixació lliga el nom d'un plugin al fitxer exacte que s'ha qualificat. L'amfitrió només carrega plugins fixats, de manera que un plugin canviat o actualitzat d'amagat no corre per confiança.

  • TaulaPublicatplugin-hostd 0.16.0
  • ZynthianPublicatzynthian-sys omx-track 2026110701
  • Qualsevol amfitrióPublicatplugin-hostd 0.20.0

Detall

Cada plugin, mesurat al teu aparell

Veus quant pesa un plugin i si és segur abans d'afegir-lo.

plugin-qualify fa córrer cada plugin a l'aparell i escriu el que ha trobat: latència, seguretat per al temps real i cost. Els menús es construeixen a partir d'aquests registres. El paquet de registres porta resultats ja fets per a la Pi 5 i una sincronització en segon pla només comprova els plugins els fitxers dels quals han canviat.

  • Dels 1602 plugins provats a l'aparell, 1079 corren en un worker compartit i 306 en un worker propi.Mesurat amb: plugin-qualify 0.18.5, Raspberry Pi 5
  • TaulaPublicatplugin-qualify 0.18.5
  • ZynthianPublicatzynthian-ui omx-track 2026110701, zynthian-sys omx-track 2026110701
  • Qualsevol amfitrióPublicatplugin-qualify 0.20.0, plugin-qualification-records 2026110901

Detall

Un plugin que trenca les normes queda aïllat

Un plugin que fa malbé l'estat de l'amfitrió passa a un worker propi.

Cada crida a un plugin desa i comprova els registres que una funció ha de preservar. Un plugin que en canvia un queda detectat i des d'aleshores corre sol, de manera que no s'emporta la resta d'una cadena.

  • TaulaPublicatplugin-hostd 0.16.0
  • ZynthianPublicatplugin-hostd 0.20.0
  • Qualsevol amfitrióPublicatplugin-hostd 0.20.0

Detall

Els sintetitzadors grans fan servir els quatre nuclis

Un sintetitzador que reparteix les veus en tasques toca més notes, perquè cada nucli hi ajuda.

L'amfitrió engega fils d'ajuda, fixats als nuclis que el plugin pot fer servir. Un plugin els rep només si la qualificació ha trobat que és segur per al temps real amb els fils en marxa i més ràpid amb ells. Qualsevol altre plugin corre com abans. A Zynthian no cal configurar res.

  • El cost mitjà d'un bloc amb 48 veus va baixar de 3335,5 a 857,9 µs, 3,9 vegades més de pressa, sense cap bloc fora de termini. És un plugin de prova; Surge XT no té una xifra d'aquest tipus perquè no reparteix les veus.Mesurat amb: omx-clap-host 0.29.0, test plugin of 16 tasks per block, Raspberry Pi 5 · 48 kHz, 256 frames
  • TaulaPublicatomx-clap-host 0.27.0
  • ZynthianPublicatomx-clap-host 0.31.0
  • Qualsevol amfitrióPublicatomx-clap-host 0.31.0, plugin-qualify 0.20.0

Detall

Abans de planificar una actuació

Limitacions conegudes.

Una pàgina de producte que només enumera el que funciona no descriu una taula de mescles. Aquests són els límits que convé conèixer abans de confiar a OpenMixer res que no us podeu permetre perdre.

  • Només l'X-Touch s'ha provat amb maquinari. L'X-Touch Mini i els adaptadors per a Midas, X32/M32 i Roland no s'han fet anar en una superfície real.
  • La taula encara no està empaquetada.Els hosts de plugins sí: instal·leu-los des dels nostres paquets.

Aquesta llista canvia a mesura que s'incorpora feina. La documentació en porta la versió actual.
